显微镜操作
部分列表
#10平垫圈-家得宝零件号：887480024715
Pt/Ir尖端线（50厘米）-纳米科学部分编号：20105
导电碳带或导电银胶-易趣
准备好挖隧道的工具。 对于初始测试，尖端线可以是普通的铜线，但为了获得最佳结果，应该使用Pt/Ir线。 隧道顶端的电线应该用剪刀或侧刀以45度角剪断。 剪断的电线大约1厘米长。 使用一对镊子将隧道尖端装入尖端支架（DIP插座的部分）。

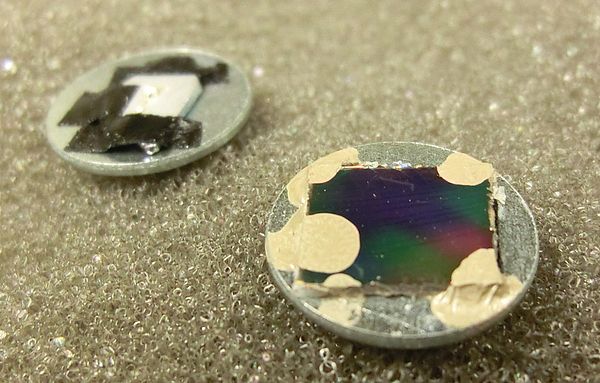

准备一个样品来成像。 对于早期测试，可以使用样品支架的电路板，但最好的做法是使用一段DVD。 用一把剪刀剪成DVD-R光盘。 试着从DVD上去掉透明的塑料层，只留下光盘顶部的标签和箔层。 剪出比10号洗衣机稍小的部分。 把它，箔纸一面朝上，放在洗衣机上。 用导电胶带或胶水把它粘起来。 在箔片和垫圈之间进行良好的电气连接。 在下面的图片中，DVD部分是在前景，并已附上银色油漆。 背景中的样品已经用导电胶带粘住了。 将样品装入显微镜中，样品支架上的磁铁应紧紧抓住10号垫圈。
启动软件。 点击屏幕最右边的问号。 这将打开一个程序信息屏幕。 它将显示软件所需的电气连接。 在窗口的底部，它将显示系统中的所有NI卡。 查找6323卡条目或6001设备条目，并记下设备编号。 在“校准”组的“卡号”字段中输入设备号。
检查程序信息屏幕上显示的所有与计算机的电气连接。 使用示波器监测z轴电压和从跨阻放大器输出的隧道电流。 如果你手边没有示波器，可以用两个万用表代替。 它们不会捕捉电压的快速变化，但它们会记录趋势。 插入放大器的电池，并插入步进电机电源。
点击“反馈”按钮。 如果在屏幕底部的状态栏上没有出现错误消息，则反馈循环打开。 一旦反馈回路打开，示波器上监测到的z轴电压应该迅速移动到+ 10v或- 10v。 在示波器上监测到的隧道电流输出应为0v。 使用“靠近”和“进一步”按钮验证步进电机是否可以移动样品支架。
接下来点击“自动接近”按钮。 样品应该开始缓慢地向尖端移动。 在电机的每一步，计算机将监控反馈回路。 一旦样品进入掘进范围，步进电机应停止运动。

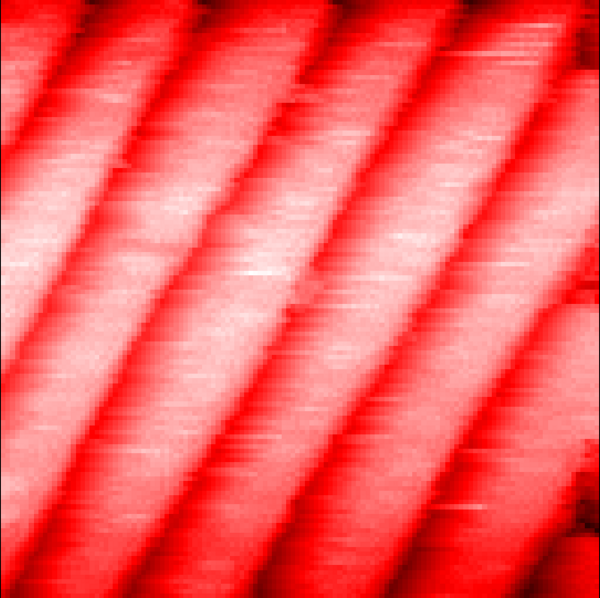

一旦电机停止，示波器上监测的z轴电压应在+ 10v和- 10v之间，但不能在任何一个极端。 示波器上监测到的隧道电流输出应在软件中的“设定点(V)”编辑框中给定的值。 如果这些电压是正确的，按下“拍摄图像”按钮，第一次图像采集将开始。 DVD样品的典型图像如下图所示，扫描宽度约为4000纳米。 它应该每740纳米有一个脊。
It is best to withdraw the tip for a few seconds before turning off the system. This prevents the tip from crashing into the surface when the feedback loop is turned off. Remember to unplug the batteries and the motor power supply.
